Jak czytać oznaczenia na wężach ciśnieniowych do myjki wysokociśnieniowej?

Co oznacza 1SN, 2SN, DN, SP, SH?

Wąż ciśnieniowy do myjki jest jednym z najważniejszych elementów zestawu wysokociśnieniowego. Odpowiada za bezpieczne przesyłanie wody pod wysokim ciśnieniem z myjki do pistoletu lub lancy. Właściwie dobrany wąż ma bezpośredni wpływ na bezpieczeństwo pracy, komfort użytkowania oraz trwałość całego układu wysokociśnieniowego.

Na zewnętrznej powierzchni węża ciśnieniowego znajduje się ciąg oznaczeń, który może na pierwszy rzut oka wyglądać jak przypadkowy zestaw liter i cyfr. W rzeczywistości zawiera on wiele ważnych informacji dotyczących konstrukcji przewodu, jego średnicy, normy wykonania, maksymalnego ciśnienia roboczego czy producenta.

W naszym sklepie znajdziesz ofertę węży ciśnieniowych dopasowanych do Twoich potrzeb.

Dlaczego oznaczenia na wężu ciśnieniowym są ważne?

Dobór przewodu ciśnieniowego nie powinien odbywać się wyłącznie na podstawie jego średnicy zewnętrznej czy wyglądu. Dwa węże mogą wyglądać podobnie, ale mieć zupełnie inne parametry dotyczące ciśnienia, konstrukcji, temperatury pracy czy promienia gięcia.

Oznaczenie umieszczone na wężu pozwala określić jego najważniejsze parametry i sprawdzić, czy będzie odpowiedni do konkretnej myjki ciśnieniowej. Dzięki niemu można zweryfikować m.in. maksymalne ciśnienie pracy, średnicę oraz inne informacje dotyczące zastosowania węża.

Podczas wymiany węża warto zwrócić uwagę przede wszystkim na:

• typ i konstrukcję węża,
• średnicę nominalną (wewnętrzną) DN,
• maksymalne ciśnienie robocze,
• normę wykonania,
• temperaturę pracy,
• producenta,

Dzięki tym informacjom można znacznie łatwiej dobrać odpowiedni wąż ciśnieniowy.

Jak wygląda oznaczenie węża ciśnieniowego?

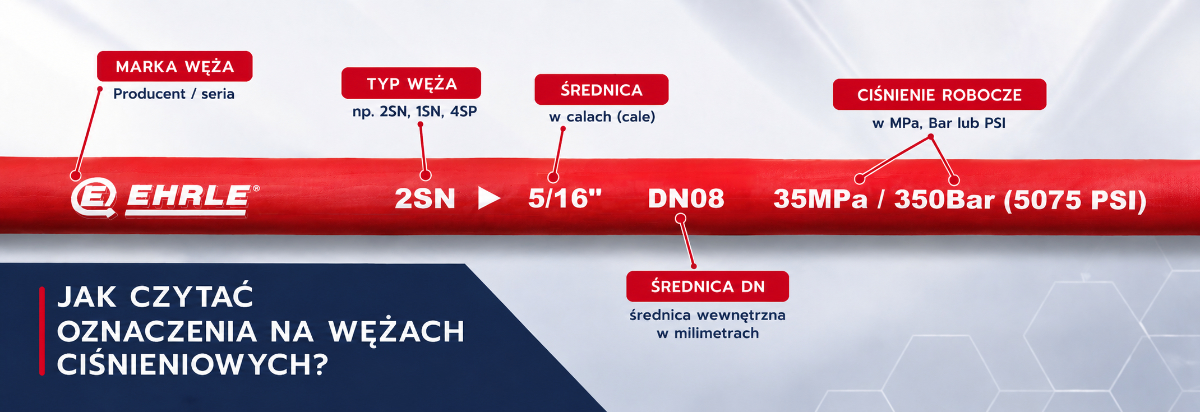

Na przewodzie możemy znaleźć przykładowo oznaczenie:

EN 853 2SN DN10 330 BAR

Jak je odczytać?

• EN 853 – norma, według której wykonano wąż,
• 2SN – typ konstrukcji węża, czyli przewód z dwoma oplotami stalowymi,
• DN10 – średnica nominalna wewnętrzna wynosząca 10 mm,
• 330 BAR – maksymalne ciśnienie robocze określone przez producenta.

W zależności od producenta oznaczenie może zawierać również nazwę marki, serię produktu, temperaturę pracy czy numer partii.

Co oznacza 1SN i 2SN na wężu ciśnieniowym?

Jednymi z najczęściej spotykanych oznaczeń są 1SN oraz 2SN.

Wąż ciśnieniowy 1SN

Oznaczenie 1SN wskazuje na wąż posiadający jeden oplot z drutu stalowego, który stanowi jego wzmocnienie i zwiększa odporność na wysokie ciśnienie. W przypadku myjek ciśnieniowych najważniejsze jest jednak, aby wąż był przeznaczony do pracy z wodą pod wysokim ciśnieniem oraz miał parametry odpowiednie do konkretnego urządzenia. Przed wyborem warto sprawdzić przede wszystkim ciśnienie robocze, temperaturę pracy, średnicę oraz rodzaj przyłącza.

Wąż ciśnieniowy 2SN

Oznaczenie 2SN oznacza wąż wyposażony w dwa stalowe oploty wzmacniające. Dzięki dodatkowej warstwie wzmocnienia jest on odporny na wysokie ciśnienie i może być stosowany w wymagających warunkach pracy. Jeśli chodzi o myjki ciśnieniowe należy jednak zawsze sprawdzić, czy konkretny wąż jest przeznaczony do tego zastosowania oraz czy jego parametry, takie jak ciśnienie robocze i temperatura pracy, odpowiadają parametrom urządzenia.

Węże 2SN są szeroko stosowane między innymi w:

• maszynach rolniczych,
• maszynach budowlanych,
• ładowarkach,
• koparkach,
• maszynach przemysłowych,
• urządzeniach hydraulicznych,
• pojazdach specjalistycznych.

Nie oznacza to jednak, że wąż 2SN można zawsze zastosować zamiast 1SN. Przy doborze przewodu należy uwzględnić cały układ, w tym jego ciśnienie, temperaturę, sposób prowadzenia przewodu oraz wymagania producenta maszyny.

Co oznaczają symbole 4SP i 4SH?

Węże 4SP i 4SH to przewody o wysokiej odporności na ciśnienie, stosowane w wymagających zastosowaniach. W przypadku myjek ciśnieniowych należy jednak zwrócić uwagę przede wszystkim na to, czy dany wąż jest przeznaczony do pracy z wodą pod wysokim ciśnieniem oraz czy jego parametry odpowiadają specyfikacji konkretnej myjki.

W odróżnieniu od 1SN i 2SN wykorzystują konstrukcję opartą na spiralnych warstwach wzmacniających z drutu stalowego.

Wąż ciśnieniowy 4SP jest przewodem wysokociśnieniowym z czterema spiralnymi warstwami wzmacniającymi.

Oznaczenie 4SH wskazuje na wąż posiadający cztery spiralne warstwy stalowego wzmocnienia, zapewniające wysoką odporność na działanie ciśnienia. W przypadku myjek ciśnieniowych należy jednak zawsze sprawdzić, czy konkretny przewód jest przeznaczony do pracy z wodą pod wysokim ciśnieniem oraz czy jego parametry odpowiadają wymaganiom urządzenia.

Tego typu przewody można spotkać między innymi w ciężkich maszynach budowlanych, przemysłowych i innych urządzeniach, w których występują wysokie ciśnienia oraz duże obciążenia przewodów.

Co oznacza DN na wężu ciśnieniowym?

Jednym z najważniejszych parametrów jest DN, czyli średnica nominalna (wewnętrzna) przewodu:

• DN6 – średnica nominalna 6 mm,
• DN8 – 8 mm,
• DN10 – 10 mm,
• DN12 – 12 mm,
• DN16 – 16 mm,
• DN20 – 20 mm,
• DN25 – 25 mm.

DN odnosi się do nominalnej średnicy wewnętrznej przewodu.

Właściwy dobór średnicy węża ma znaczenie dla prawidłowego przepływu wody w myjce ciśnieniowej. Zbyt mała średnica może powodować większe straty przepływu i ograniczać wydajność urządzenia.

Dlatego przy wymianie lub zakupie dodatkowego węża do myjki nie należy dobierać go wyłącznie „na oko”. Warto sprawdzić średnicę przewodu, maksymalne ciśnienie robocze oraz rodzaj zastosowanych przyłączy.

Wąż ciśnieniowy w calach - jak przeliczyć DN?

W przypadku węży stosowanych do myjek ciśnieniowych często spotykamy również oznaczenia rozmiaru podawane w calach:

• DN6 - 1/4",
• DN8 - 5/16",
• DN10 - 3/8",
• DN12 - 1/2",
• DN16 - 5/8",
• DN19 - 3/4",
• DN25 - 1".

Warto pamiętać, że oznaczenie rozmiaru węża ciśnieniowego nie zawsze oznacza dokładny pomiar jego średnicy linijką. W przypadku węży do myjek ciśnieniowych stosuje się określone średnice nominalne, takie jak DN6 czy DN8. Dlatego przy wyborze nowego węża najlepiej kierować się oznaczeniem znajdującym się na dotychczasowym przewodzie oraz specyfikacją techniczną myjki i nowego produktu.

Jak odczytać ciśnienie robocze węża ciśnieniowego?

Jednym z najważniejszych parametrów jest ciśnienie robocze.

Może być ono podawane między innymi w:

• bar,
• MPa,
• PSI.

Na przykład 250 BAR oznacza maksymalne ciśnienie robocze określone dla danego przewodu.

Podczas wymiany węża ciśnieniowego jego dopuszczalne ciśnienie robocze powinno być odpowiednie do maksymalnego ciśnienia występującego w instalacji.

Nie należy dobierać przewodu wyłącznie na podstawie średnicy. Wąż o właściwej średnicy, ale z niewystarczającym ciśnieniem roboczym, może być niebezpieczny w eksploatacji.

Ciśnienie robocze a ciśnienie maksymalne - czy to to samo?

Nie zawsze. W dokumentacji technicznej producent może podawać kilka wartości, między innymi:

• ciśnienie robocze,
• ciśnienie próbne,
• ciśnienie rozrywające.

Są to różne parametry i nie należy ich ze sobą utożsamiać.

Ciśnienie robocze jest wartością, przy której przewód może być eksploatowany w określonych warunkach.

Przy doborze węża ciśnieniowego należy kierować się przede wszystkim wymaganiami producenta przewodu i maszyny.

Temperatura pracy węża ciśnieniowego

Kolejnym istotnym parametrem jest zakres temperatury pracy.

W zależności od konstrukcji i zastosowanego materiału różne węże ciśnieniowe mogą mieć różne dopuszczalne zakresy temperatur.

Temperatura ma szczególne znaczenie w przypadku:

• myjek ciśnieniowych gorącowodnych,
• urządzeń pracujących z wodą o podwyższonej temperaturze,
• mycia i odtłuszczania powierzchni wymagających zastosowania gorącej wody,
• profesjonalnych prac czyszczących wykonywanych przez dłuższy czas,
• urządzeń pracujących w wysokiej temperaturze otoczenia.

Dlatego przy wyborze węża do myjki ciśnieniowej należy sprawdzić nie tylko maksymalne ciśnienie robocze, ale również dopuszczalną temperaturę wody. Wąż przeznaczony do myjki zimnowodnej nie zawsze będzie odpowiedni do urządzenia gorącowodnego.

Jak prawidłowo dobrać wąż ciśnieniowy?

Przy wyborze nowego węża wysokociśnieniowego do myjki warto zebrać jak najwięcej informacji z dotychczasowego węża oraz sprawdzić parametry techniczne urządzenia.

Najważniejsze dane to:

1. Średnica – DN

Sprawdź średnicę nominalną (wewnętrzną) przewodu.

2. Typ węża

Na przykład 1SN, 2SN, 1SC, 2SC, 4SP czy 4SH.

3. Norma

Sprawdź, czy przewód jest wykonany zgodnie z odpowiednią normą EN, ISO lub SAE.

4. Ciśnienie robocze

Nowy przewód musi być odpowiednio dobrany do ciśnienia występującego w układzie.

5. Temperatura pracy

Należy uwzględnić zarówno temperaturę oleju, jak i warunki otoczenia.

6. Rodzaj końcówek

Sam wąż to nie wszystko. Należy dobrać również odpowiednie końcówki oraz sposób ich zakucia.

7. Długość przewodu

Przewód powinien mieć odpowiednią długość, umożliwiającą prawidłowe prowadzenie i pracę bez nadmiernego naprężania.

Czy można zastosować wąż o większym ciśnieniu?

W wielu przypadkach zastosowanie przewodu o wyższym dopuszczalnym ciśnieniu może być możliwe, ale nie oznacza to automatycznie, że każdy taki przewód będzie odpowiednim zamiennikiem.

Trzeba sprawdzić między innymi:

• średnicę,
• konstrukcję,
• promień gięcia,
• temperaturę pracy,
• kompatybilność z medium,
• rodzaj końcówek,
• sposób zakucia,
• wymagania producenta maszyny.

Dobór przewodu ciśnieniowego powinien uwzględniać cały układ, a nie tylko jeden parametr.

Najczęstsze błędy przy wymianie węża ciśnieniowego

Do częstych błędów należy:

• dobieranie węża wyłącznie po średnicy,
• ignorowanie ciśnienia roboczego,
• stosowanie niewłaściwych końcówek,
• zbyt mocne zginanie przewodu,
• montaż przewodu o nieodpowiednim promieniu gięcia,
• prowadzenie węża w miejscu narażonym na intensywne przetarcia,
• pomijanie temperatury pracy,
• stosowanie przypadkowych elementów do zakucia.

W przypadku myjek ciśnieniowych niewłaściwie dobrany wąż może powodować problemy z pracą urządzenia, ograniczać jego wydajność, a w skrajnych przypadkach stanowić zagrożenie dla operatora. Dlatego wąż wysokociśnieniowy należy zawsze dobierać odpowiednio do parametrów konkretnej myjki.

Podsumowanie - jak czytać oznaczenia węża ciśnieniowego?

Oznaczenia znajdujące się na przewodzie ciśnieniowym dostarczają wielu informacji potrzebnych do jego prawidłowego doboru.

Najważniejsze z nich to:

1SN / 2SN – informacja o konstrukcji i liczbie stalowych oplotów,

4SP / 4SH – przewody spiralne przeznaczone do wymagających zastosowań,

DN – nominalna średnica wewnętrzna,

BAR / MPa / PSI – informacje dotyczące ciśnienia.

Jeżeli masz stary wąż ciśnieniowy, przed jego wymianą warto dokładnie odczytać wszystkie znajdujące się na nim oznaczenia. Mogą one znacznie ułatwić dobór odpowiedniego przewodu i właściwych końcówek.

Potrzebujesz odpowiedniego węża ciśnieniowego? Zobacz naszą ofertę w sklepie MIWA.

Wybór właściwego węża wysokociśnieniowego zależy przede wszystkim od parametrów konkretnej myjki ciśnieniowej. Przed zakupem warto sprawdzić maksymalne ciśnienie urządzenia, przepływ wody, temperaturę pracy, średnicę węża oraz rodzaj zastosowanych przyłączy.

Jeśli nie masz pewności, jaki wąż wysokociśnieniowy będzie odpowiedni do Twojej myjki, warto porównać parametry dotychczasowego węża z opisem nowego produktu lub skontaktować się ze sprzedawcą.

Prawidłowo dobrany wąż ciśnieniowy zapewnia bezpieczną i wydajną pracę myjki oraz komfort podczas wykonywania prac czyszczących.
